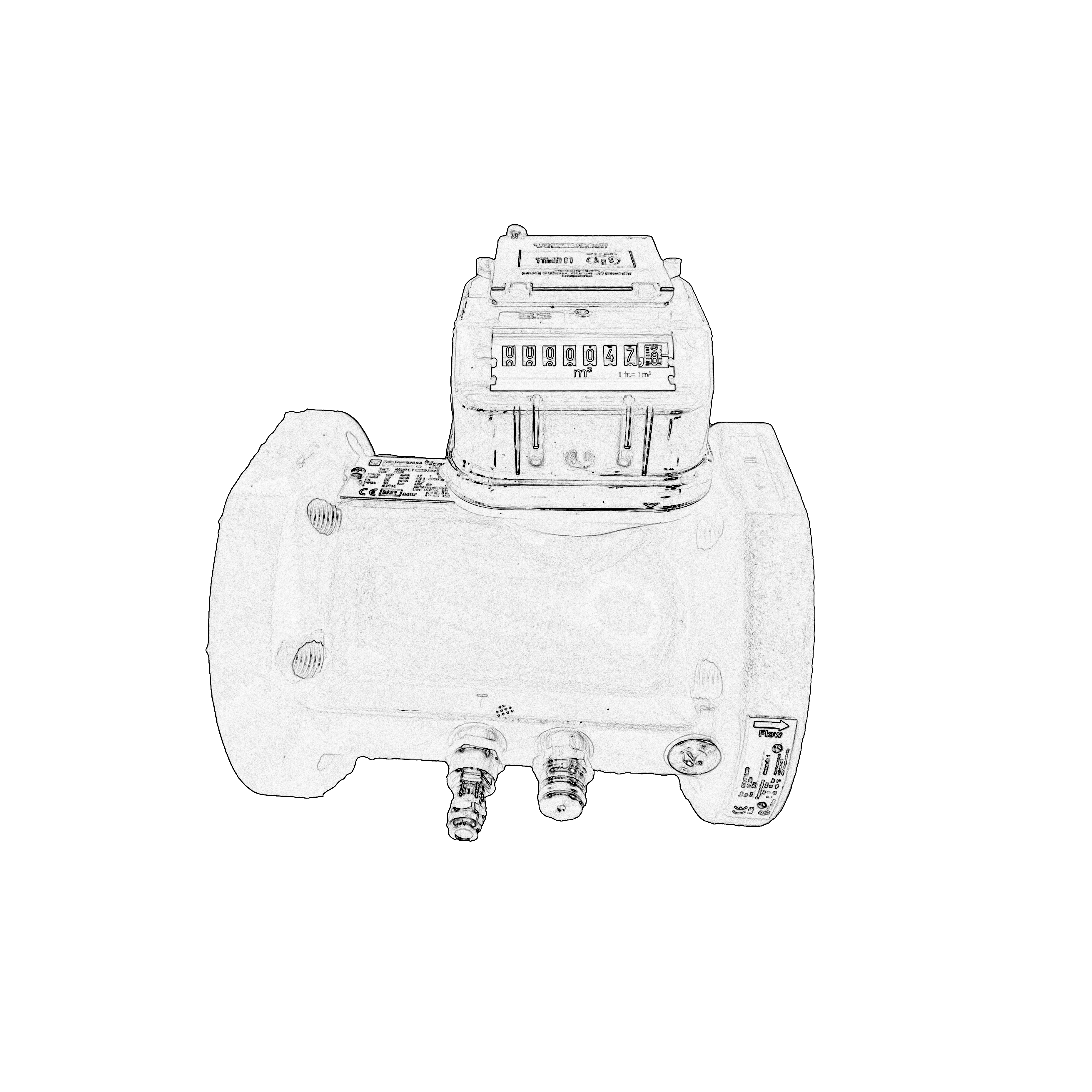

Turbininiame skaitiklyje pratekančios dujos suka turbiną, kurios apsisukimai yra proporcingi dujų srauto greičiui.

Turbinos apsisukimai specialiu perdavimo mechanizmu (jis gali būti mechaninis arba magnetinis) perduodami į skaičiavimo mechanizmą.

Komercinei dujų apskaitai naudojami turbininiai dujų skaitikliai turi būti trijų skaitiklio skersmens ilgių (3D), kad būtų galima išvengti papildomų paklaidų dėl netolygaus dujų srauto greičių pasiskirstymo.

Šie skaitikliai kartu su mechaniniu skaičiavimo mechanizmu paprastai turi ir elektrinį keitiklį, kuriuo išmatuoto dujų tūrio reikšmė gali būti perduota į dujų tūrio kompiuterį-korektorių, kuris, dar įvertinęs slėgio ir temperatūros kitimą, matuojamą atitinkamais davikliais, apskaičiuoja dujų tūrį normalinėmis sąlygomis.

Dujų apskaitos patikimumui ir tikslumui užtikrinti turbininiai skaitikliai gali turėti kelis elektrinius keitiklius ir kontrolinį ratą, kuriuo nuolat sekama turbinos rato būklė.

Savybės

Naudojimo terpė: gamtinės dujos, Argonas, Butanas, Etanas, Azotas

Maksimalus darbinis slėgis: iki 16 bar (1.6 MPa)

Max. pralaidumas prie atmosferinio slėgio: 160 m³/h

Temperatūros ribos: -25°C iki +55°C

Korpuso medžiaga: aliuminis

Skaičiavimo mechanizmas: standartas: 8 skaitmenų indeksas, pagal pageidavimą optinio kodavimo indeksas

Tikslumas: Qmin ≤ Q < Qt % &Qt ≤ Q ≤ Qmax ± 1%(Qt pagal EN12261)

Pakartojamumas: 0.1% ar geresnis

Srauto kryptis: iš kairės į dešinę - iš dešinės į kairę

Priedai

Brėžinys I

Brėžinys II

Naudojimo instrukcija

Turbininis skaitiklis
